選択は単なる技術的なチェックボックスではなく、生産ラインの完全性を定義する戦略的な決定である。. HRP鋼 (熱間圧延鋼板（酸洗・油洗鋼板）と冷間圧延鋼板にはそれぞれ明確な利点がありますが、金物プレス加工における部品形状や生産戦略は大きく異なります。.
この記事では、Weijunli Steel, Inc. 大手鉄鋼サプライヤーおよび加工業者, これにより、調達チームやエンジニアリングチームは、正しい材料を指定し、コストのかかる現場での失敗を避け、生産を実際に守るRFQを書くことができる。.
クイックアンサーHRPO鋼はプレス加工に使用できますか？
そうだ。.

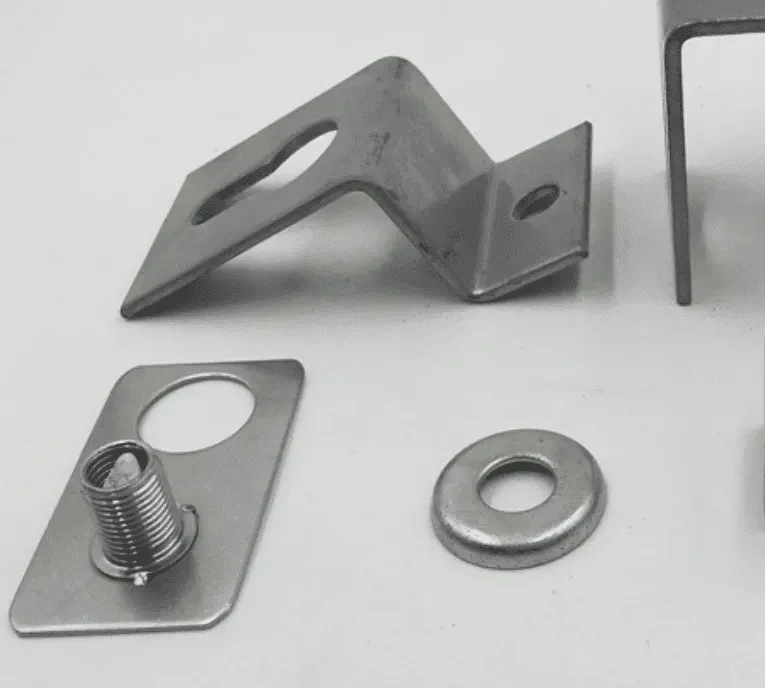

HRP鋼 は、多くのプレス金物部品に完全に使用可能です。U/Lブラケット、取り付けプレート、補強クリップなど、外観の仕上げよりも強度と溶接性を優先する構造用中厚部品（一般的なゲージ～2.0～6.0mm）には、特に費用対効果が高くなります。しかし、高密度の穿孔、厳しい組立公差、深い単発絞り、高光沢の電気メッキが必要な部品には、冷延鋼板の方が安全です。.
HRPO鋼対冷間圧延鋼の選択
ハードウェアのスタンピング不良は、通常、現場でも同じように見えます。半径のクラック、過度のスプリングバック、特大のバリ、塗装やメッキの密着不良、上流のコイルのばらつきが、そうでなければ有効な金型を破損したために不合格になったバッチなどです。よくある調達ミスには、「SPCC 1.0mm」や「HRPO 3.0mm」のようなRFQの発行があります。.
正しい選択は、商品を購入することではなく、成形の厳しさ、表面仕上げの必要性、総所有コストに結びついた工程決定である。.
バイヤーにとって重要なコアの違い
表面品質とメッキのリスク
冷間圧延鋼板は、よりきめ細かく均一な表面（低Ra）で平坦度が高いため、メッキ部品や視認性の高い部品には冷間圧延鋼板が使われる。. HRP鋼 熱間圧延鋼板は酸洗され、油を塗られているため、黒色熱間圧延鋼板よりもきれいですが、酸洗の跡や微細なピット、不均一な油が見られる場合があります。クローム仕上げや鏡面仕上げをお考えの場合は、冷間圧延をお選びください。.
厚さ範囲とコスト効率
冷間圧延は薄いゲージ（≒0.3～3.0mm）を支配している。. HRP鋼 通常、より厚い範囲（≒1.5～8.0mm以上）を、機能部品あたりのコストでカバーする。厚いブラケット、補強プレート、溶接アセンブリ用、, HRP鋼 多くの場合、性能と価格のベストバランスを提供している。.
平坦性、寸法安定性、バッチ一貫性
冷間圧延工程は、より厳しい板厚公差と優れた板形状を生み出し、スプリングバックと穴位置のドリフトを低減します。. HRP鋼 プレート間のばらつきや残留応力が大きくなる可能性があり、組み立ての隙間が小さい場合や穴の公差が厳しい場合には重要な要素となる。.
成形性とクラックのリスク（一律の規則ではなく、グレードの問題である）
一部 HRP鋼 鋼種は深絞り同等品（DD11-DD14 相当品）があり、良好な成形が可能である。しかし、一般的な構造用HRPO鋼種（Q235/SS400ファミリー）は、伸びが変化しやすく、割れのリスクが高い。冷間圧延深絞り鋼種（SPCC/DC01 等級） は、単発絞りやタイトな半径の成形において、 より予測可能な成形ウィンドウを提供する。.
バリ制御と工具摩耗
なぜなら HRP鋼 スリット後のエッジはより硬く、より粗くなる可能性があり、金型の摩耗やバリのサイズが大きくなり、金型のメンテナンスが高くなる可能性があります。高速順送金型や連続プレスの場合、冷間圧延は通常、隠れた金型コストを削減します。.
総コストと隠れたコスト
トン当たりで見ると、通常HRPO鋼の方が安いが、真の指標は部品当たりのコストである。スクラップ、手直し、金型寿命、仕上げ費用によって、一見安く見える材料でも、実際には割高になることがある。材料単価だけでなく、常に部品当たりの総所有コスト（Total Cost of Ownership）をモデル化してください。.
概要
| 機能 / パラメータ | 冷間圧延鋼（CR） | HRPOスチール（熱間圧延ピクルス＆オイルド） |
| 表面品質 | 優れた平滑性（低Ra）；クロームまたは鏡面仕上げのデフォルト。. | 鏡面めっきには適さない。. |
| 厚さ範囲 | 薄いゲージに最適化されている0.3 - 3.0 mm). | 厚みのある構造部品に最適1.5～8.0mm以上). |
| 寸法精度 | より厳しい公差、最小限のスプリングバックと高いバッチ一貫性。. | 厚みと残留応力のばらつきが大きく、穴がドリフトする危険性がある。. |
| 成形性 | 予知性が高く、ディープドロー（SPCC/DC01）やタイトなRに最適。. | 鋼種に依存する。構造用鋼種（Q235） は、成形中の割れリスクが高い。. |
| 工具とメンテナンス | バリのリスクを低減し、高速順送プレスの金型寿命を延ばします。. | 表面摩擦と刃先の硬度が高く、工具の摩耗とメンテナンスが増える。. |
| 経済的価値 | 単価は高いが、隠れたコスト（手直し／仕上げ）は低い。. | より厳しい公差、最小限のスプリングバック、高いバッチ一貫性。. |
HRPOスチールが正しい選択である場合
用途 HRP鋼 これらの特徴を共有する部品のために：
- 化粧仕上げ（取り付けプレート、補強）よりも構造的機能。.
- 強度と溶接性が重視される中厚ゲージ。.
- 表面の欠陥は、パウダーコートや塗装でカバーできるため、許容範囲である。.
- 溶接、穴あけ、機械加工は、プレス加工後の主な作業である。.
このような場合だ、, HRP鋼 は、より低い材料コストで性能を発揮する。.
冷間圧延がより安全な選択である場合
冷間圧延鋼板を指定する：
- 部品は目に見えるため、高い化粧品品質か電気メッキが必要。.
- デザインには、高密度のミシン目、狭い穴のパターン、精密な組み立てなどがある。.
- 高速ブランキング、深絞り、順送金型など、バリの制御と金型寿命が重要な工程。.
冷間圧延は、このような用途における工程のばらつきや隠れた下流工程のコストを制限します。.
低リスクHRPOスタンピングのRFQの書き方
HRPO 3.0mm」を避け、測定可能な合格基準と置き換える：
- 学年／同等： ディープドローが必要な場合は、DD11/DD12/DD13/DD14または同等品をご指定ください。.
- 厚みと公差： 例：3.0mm ±0.05mm; 最大コイル間変動。.
- メカニカル・ウィンドウ： YS / TS / El の許容範囲（単一の公称値ではない）。.
- 表面仕様： 酸洗クラス、許容される孔食、油の種類／量、関連する場合はRa目標。.
- エッジの状態： スリットまたはシャーリング；スリット後のバリの最大高さ。.
- コイル形状： ID/OD、コイル重量制限。.
- 取り扱いと梱包 保護フィルム、インターリーブ、長期輸送用乾燥剤。.
- 検証： 最初のコイルの試し押しと、署名入りの最初の製品検査。.
- トレーサビリティ： MTCとヒート/コイルIDは、すべての配送について。.
ボリュームリリースの前に、トライアルコイルと文書化されたファーストアーティクルのサインオフにこだわること。この一歩が、最も一般的な製造上の不測の事態を防ぎます。.
ディシジョン・ガイド - バイヤーのためのワン・センテンス
- 外観、メッキ、精度、予測可能な成形が必要→冷間圧延鋼を選ぶ。.
- 強度、厚さ、コスト効率、塗装可能な表面が必要 →塗装可能な表面 HRP鋼 ただし、機械的仕様、表面受入、試運転の検証を契約に組み込んでおくことが条件となる。.
結論
HRP鋼 冷間圧延鋼板は「安いジャンク品」ではありません。適切な部品に適合させ、調達が仕様を管理すれば、非常にうまく機能するコスト最適化された構造材料です。冷間圧延鋼板は無駄な贅沢品ではなく、精度、外観、高歩留まりのプレス加工プログラムにとって信頼できる選択肢です。プロのバイヤーは価格で選ぶのではなく、スクラップを最小限に抑え、金型コストを安定させ、生産稼働時間を守る仕様セットで選ぶのです。.
Weijunliスチールについて
Weijunliスチールは プロフェッショナル・スチール・サプライヤーおよび加工パートナー を供給することに重点を置いている。 卸売り HRPO鋼 そして 卸売冷延鋼板 は、スタンピングおよびファブリケーション業界向けです。当社は、安定したバッチ間の一貫性、制御された機械的特性、信頼性の高いコイルのトレーサビリティによりB2Bバイヤーをサポートし、金型の調整、スクラップ、生産中断を削減します。.
標準的な供給だけでなく カスタム鋼ソリューション スリット、切断、板厚公差管理、表面要求のマッチング、輸出対応パッケージングなど。構造用ブラケットにHRPOを、精密部品に冷間圧延材を使用する場合でも、Weijunliは、お客様が仕様を自信を持ってスケール生産に移行できるようサポートします。.
よくあるご質問
Q1: HRPO鋼は精密打ち抜き部品に使用できますか？
A1：HRPO材種が深絞り/低炭素材種であり、RFQが厳しい機械的性質と板厚範囲を要求している場合に限り、それ以外の場合は冷間圧延の方が安全である。.
Q2: HRPOスチールに電気メッキは可能ですか？
A2：可能ですが、高光沢メッキにはお勧めできません。酸洗痕や表面のばらつきがメッキ仕上げに透けて見えることがよくあります。.
Q3: 順送型と高速スタンピングにはどちらが適していますか？
A3: 一般的に、冷間圧延の方がバリが少なく、ダイスの摩耗が少ないため優れています。.
Q4: DD11-DD14をSPCC/DC01にマッピングするには？
A4：名称だけに頼らず、機械的帯域（YS/TS/El）を要求し、等級名よりも同等の特性を受け入れること。.
